Устройство Revopoint Trackit представляет собой комплексную систему, состоящую из двух основных компонентов: ручного лазерного сканера, который непосредственно захватывает геометрию и текстуру поверхности объекта, и оптического трекера — стационарной базовой станции на штативе, которая в реальном времени отслеживает положение сканера в пространстве. Такая связка позволяет выполнять высокоточное 3D-сканирование без использования маркеров на объекте, одинаково эффективно работая как с мелкими деталями, так и с крупногабаритными изделиями, а также дает возможность переходить в автономный ручной режим для сканирования скрытых зон. Вся система предназначена для решения задач обратного проектирования, контроля качества, производственного контроля и создания цифровых копий физических объектов в лабораторных и промышленных условиях.

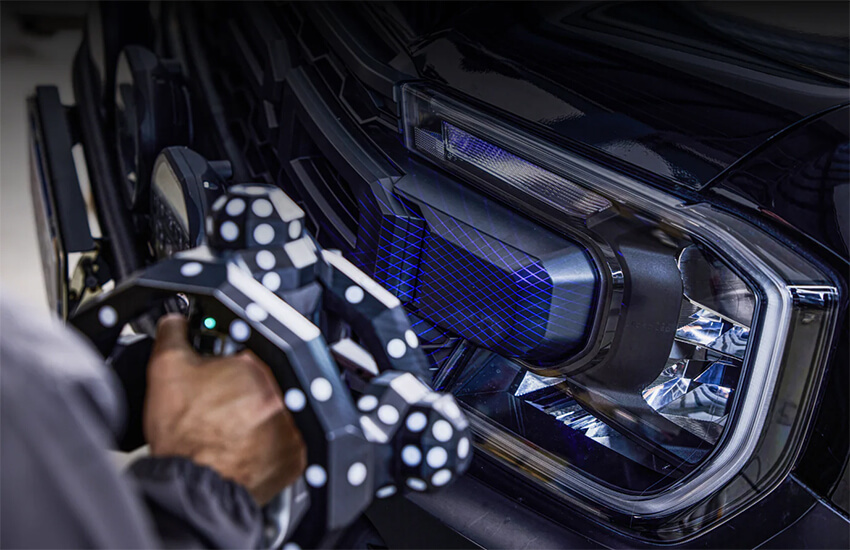

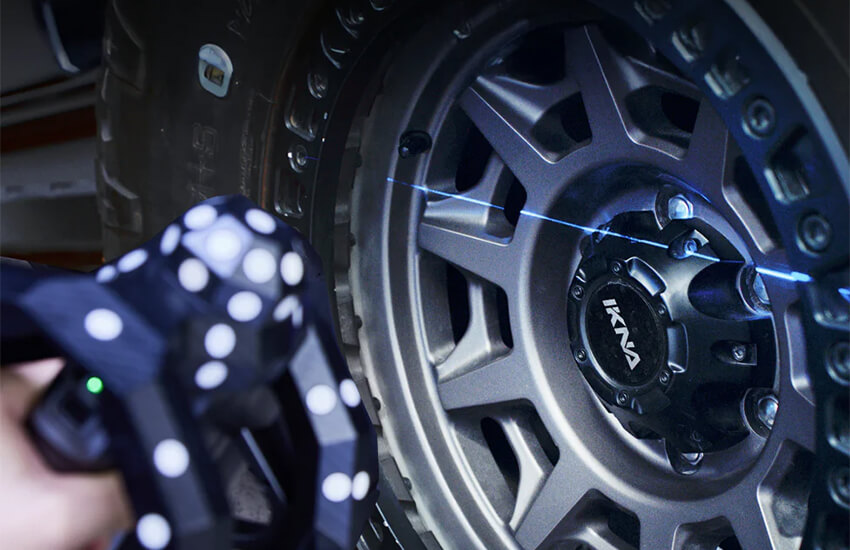

Устройство поддерживает два режима лазерного захвата на основе синего лазера. Режим быстрого сканирования использует 30 перекрестных линий, что позволяет эффективно оцифровывать поверхности, включая темные и глянцевые объекты, без применения специальных аэрозолей для матирования. Режим сканирования глубоких отверстий задействует одну лазерную линию, обеспечивая полное воспроизведение мелких элементов, таких как зубья шестерен, глубокие полости, узкие щели и труднодоступные углубления.

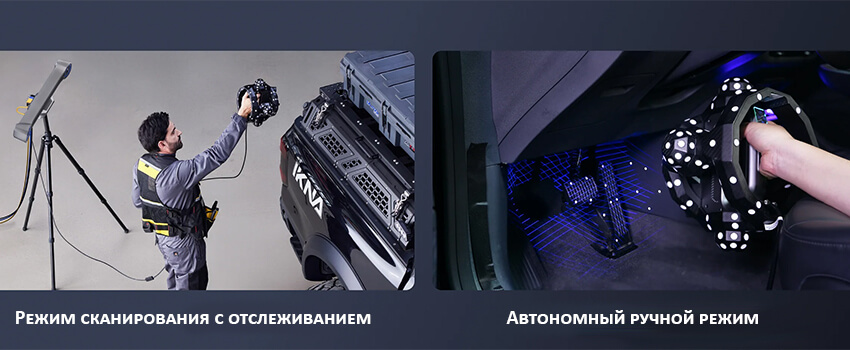

Предусмотрена возможность переключения с режима сканирования с отслеживанием на автономный ручной режим, что позволяет выполнять захват данных в скрытых или внутренних областях, которые не видны для базовой станции.

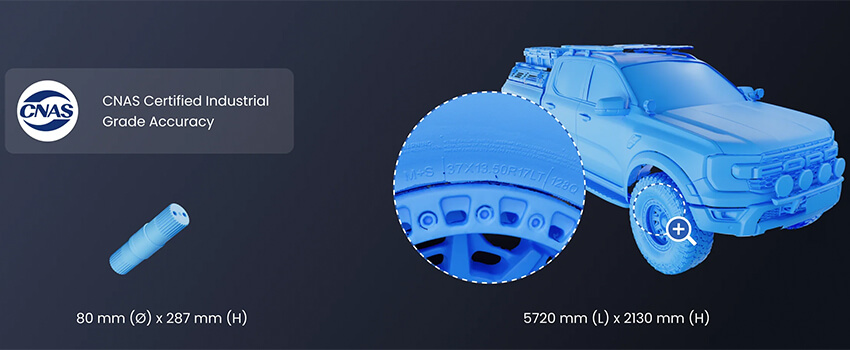

Сканер обеспечивает высокую точность при работе с объектами любого размера. Объемная точность составляет 0,02 + 0,04 мм × L (м), а точность самого сканера достигает 0,02 мм.
Устройство самостоятельно определяет свое местоположение в каждый момент сканирования, поэтому необходимость в маркерах полностью отсутствует. Такой подход позволяет с равным успехом оцифровывать как фактурные объекты, так и гладкие поверхности.

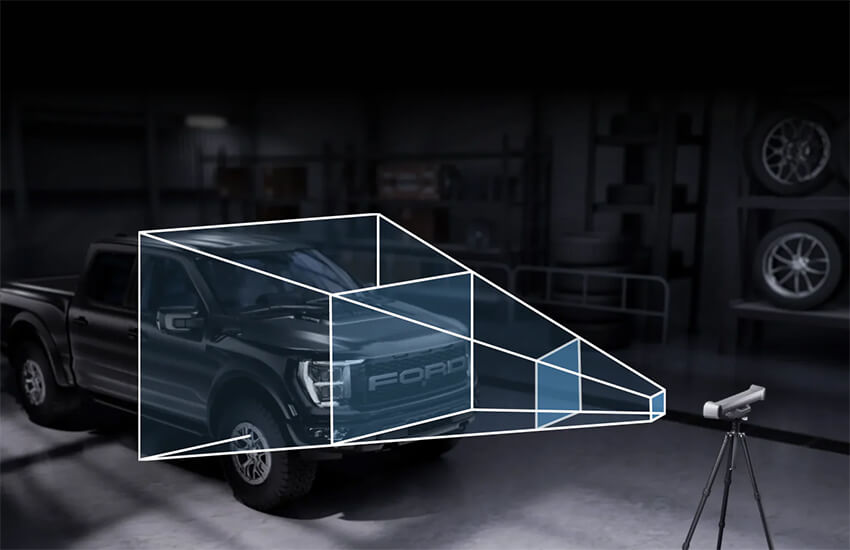

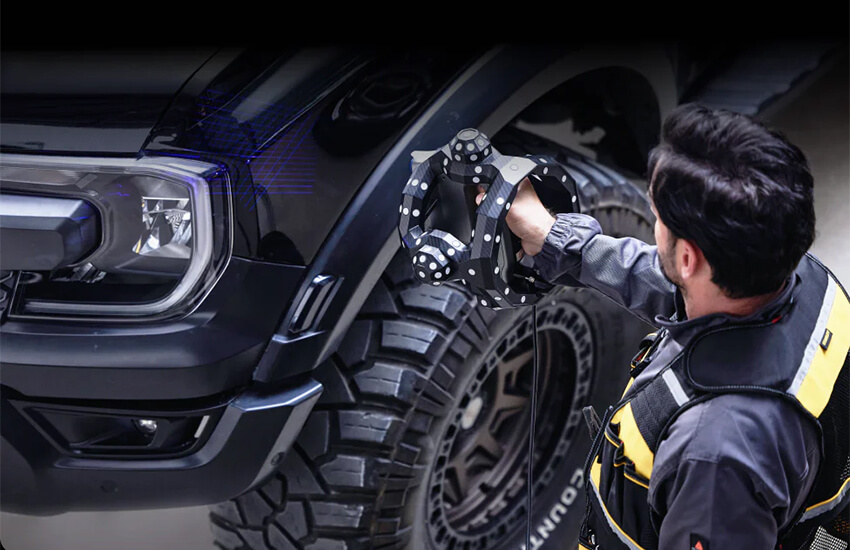

Устройство предназначено для удобной работы с крупногабаритными изделиями. Максимальная площадь зоны отслеживания составляет 3260 × 2845 мм при расстоянии до 4000 мм. Длина кабеля равна 6 метрам, что обеспечивает свободу маневра, а рабочая область варьируется от 1,5 до 4 метров.

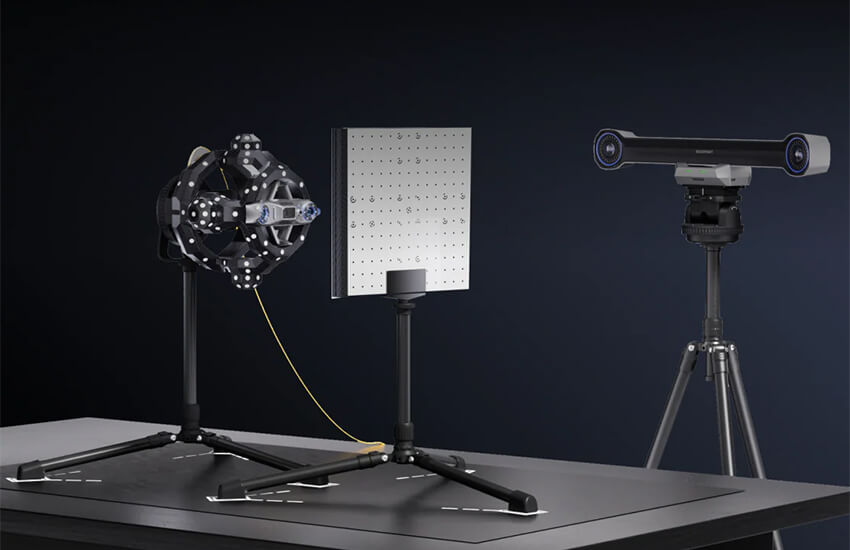

Встроенная система автоматической калибровки гарантирует стабильную точность и надежность измерений, полностью исключая необходимость выполнения сложных ручных настроек.

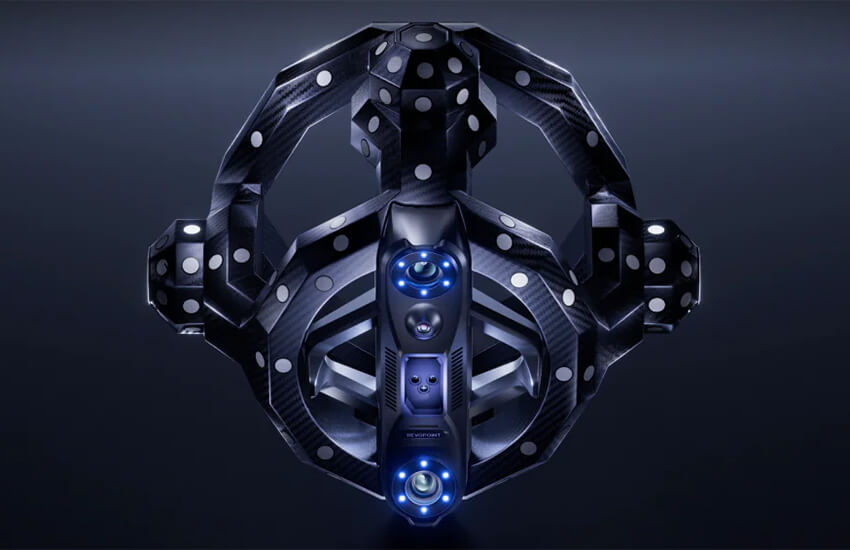

Монолитный корпус из карбона повышает жесткость конструкции и предотвращает появление ошибок точности, связанных с деформацией рамы или смещением маркеров, что обеспечивает неизменную точность измерений.
Для транспортировки и хранения сканера и трекера предусмотрены защитные портативные кейсы, обеспечивающие сохранность оборудования при перемещении.
Встроенная RGB-камера высокого разрешения позволяет захватывать цветную текстуру поверхности объекта, что дает возможность создавать реалистичные трехмерные модели с естественной цветопередачей.

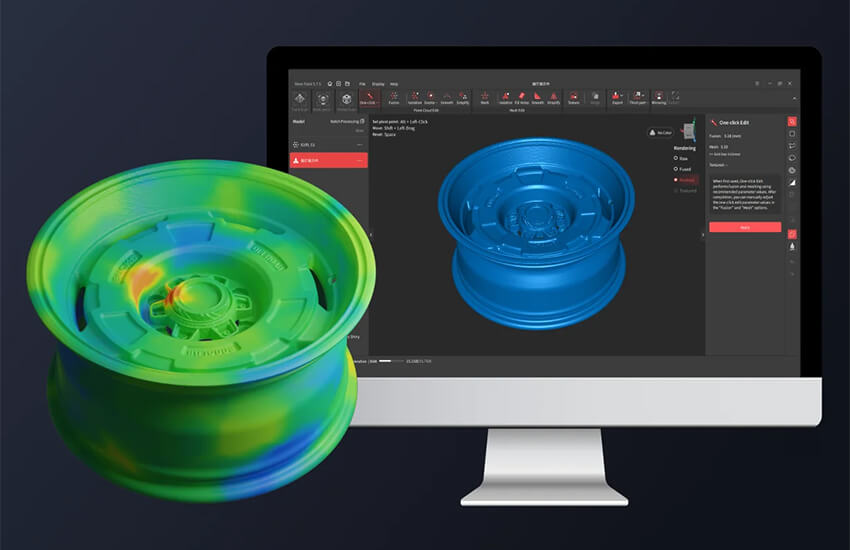

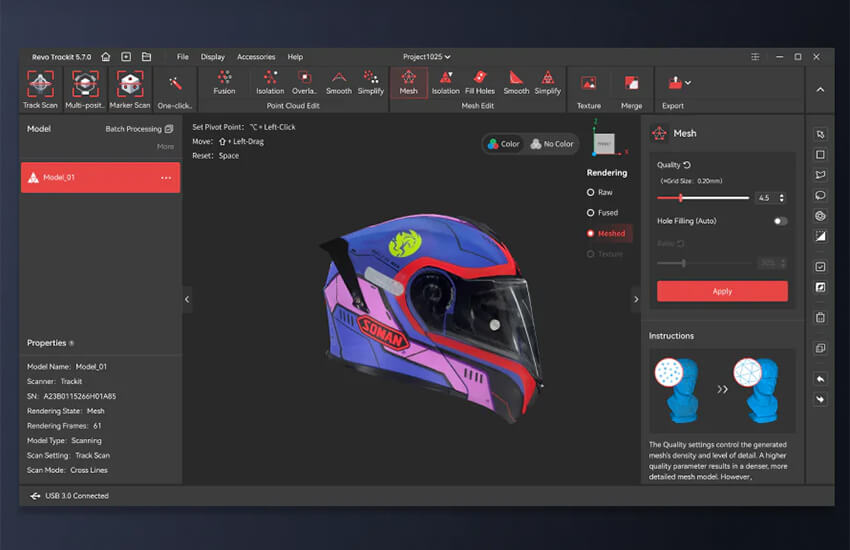

В комплект входит бесплатное программное обеспечение Revo Track, которое отличается простотой использования и предоставляет все необходимые инструменты для сканирования, редактирования, обработки данных и калибровки устройства.
Программное обеспечение поддерживает экспорт в основные трехмерные форматы, включая PLY, OBJ, STL, ASC, 3MF, GLTF и FBX, что обеспечивает совместимость с большинством CAD-систем и 3D-редакторов.

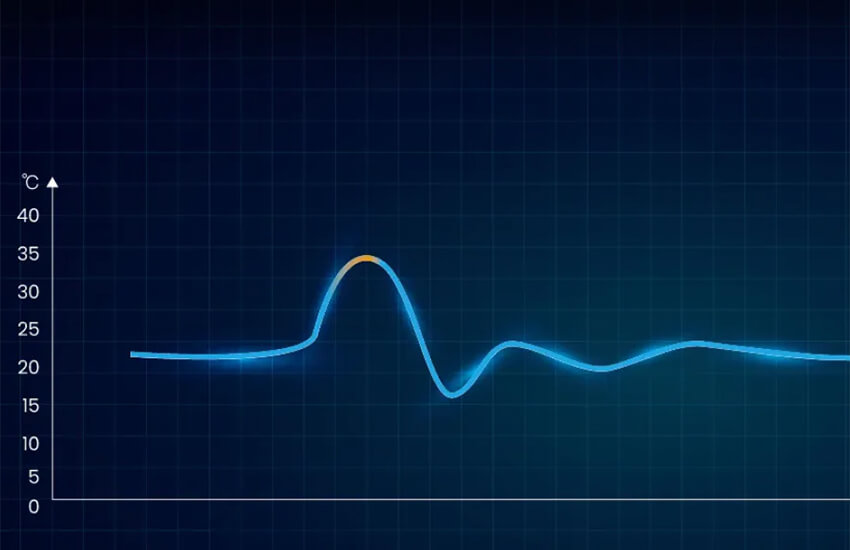

Интеллектуальная система мониторинга температуры в реальном времени контролирует тепловой режим работы устройства, предотвращая температурный перегрев и поддерживая стабильно высокое качество измерений.

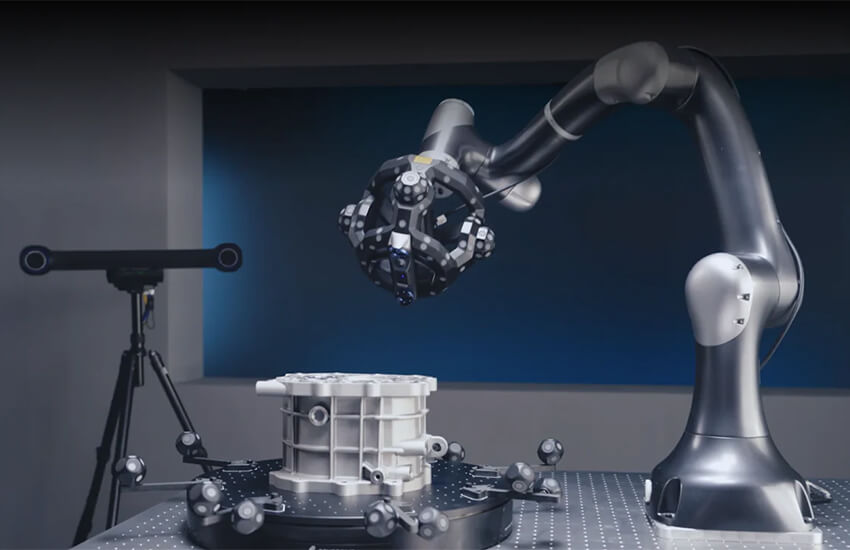

Сканер Trackit совместим с роботизированным комплексом Metrohub, что позволяет полностью автоматизировать процесс измерений и серийного сканирования. Такое решение эффективно как в лабораторной среде, так и непосредственно на производственных участках.

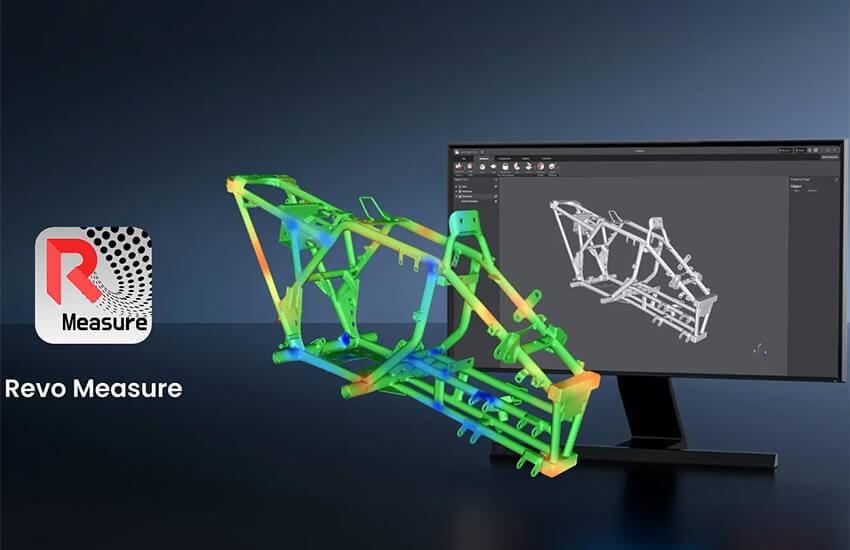

Программный модуль Revo Measure предоставляет расширенные инструменты для оценки геометрии, размеров и качества изделий путем сравнения облаков точек или полигональных сеток с CAD-моделями или чертежами. Благодаря интеграции с Revo Track, выполняемой одним нажатием, достигается непрерывность и высокая эффективность процедур проверки качества.
