3Д сканер RangeVision Proton

RangeVision Proton — это измерительный 3Д-сканер экспертного уровня, предназначенный для задач метрологии и цифровизации изделий со сложной пространственной геометрией.

Ключевые особенности 3Д-сканера RangeVision Proton

Две зоны сканирования

Переключение между двумя парами камер происходит автоматически по команде из ПО — каждая настроена на свой диапазон измерений. Вмешательство оператора не требуется.

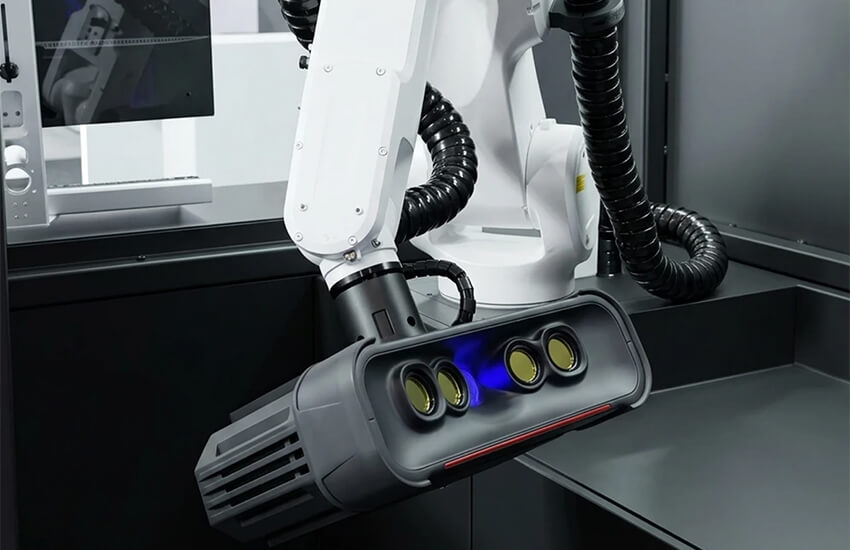

Гибкость размещения

Сканер одинаково эффективно работает как в стационарном положении, так и в составе роботизированных комплексов. Жёсткая рамная конструкция сохраняет калибровку даже при движении манипулятора, а крепёжный интерфейс соответствует стандарту ISO 9409-1 для промышленных роботов.

Диапазон размеров объектов

Устройство позволяет оцифровывать детали от 1 сантиметра до 1 метра.

Прямая поддержка разработчика

Русскоязычная служба технической поддержки от производителя работает оперативно — помогает решать вопросы, проводит обучающие вебинары, учитывает пожелания пользователей при доработке продуктов и ПО.

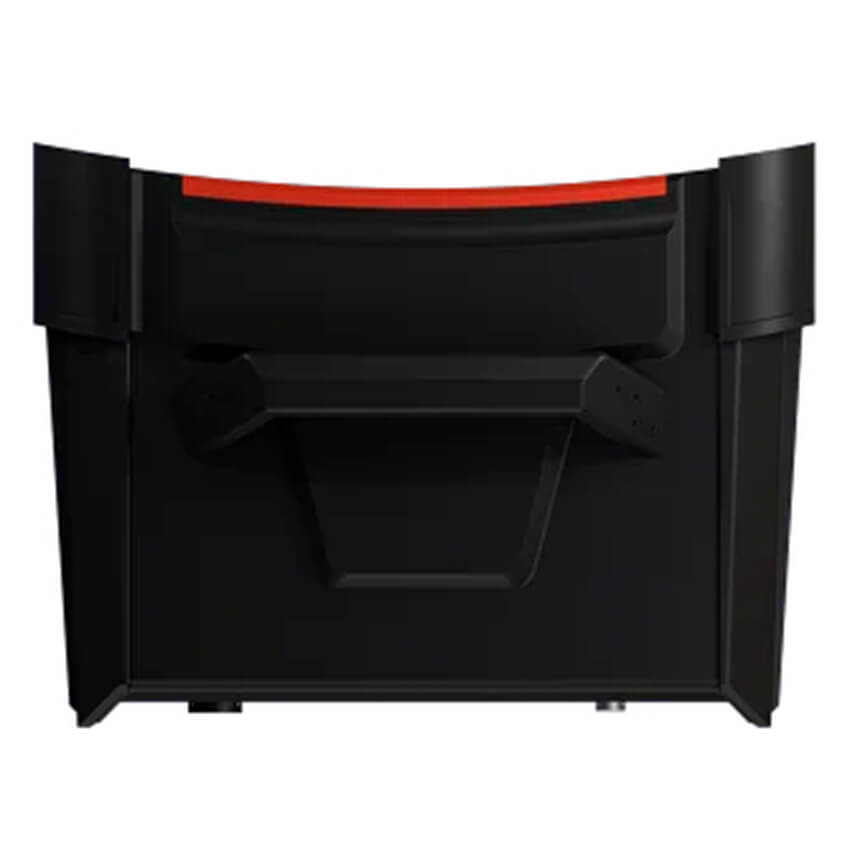

Карбоновое основание

Основание сканирующего блока выполнено из углепластика, что минимизирует тепловое расширение и гарантирует стабильность измерений даже в условиях повышенных температур.

Эргономичная ручка

Надёжная рукоять на корпусе упрощает переноску и облегчает установку модуля.

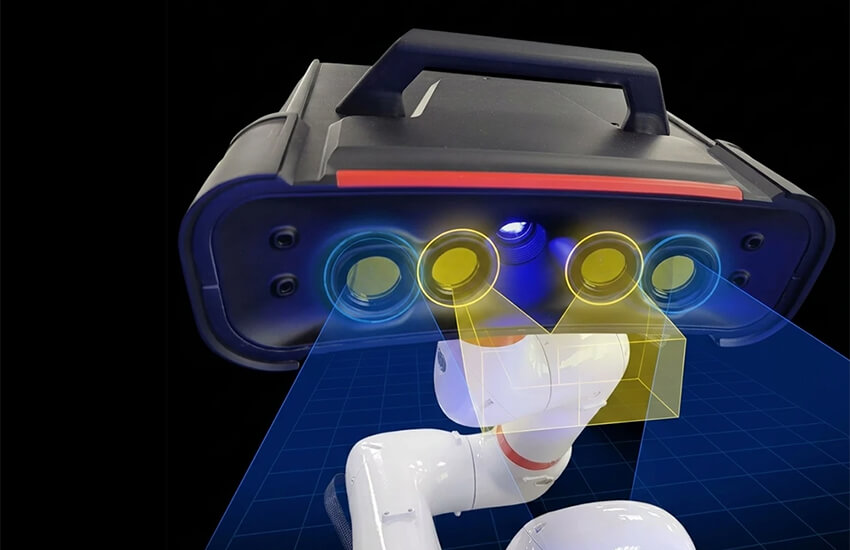

Плавная смена измерительных режимов

Две пары камер соответствуют разным объёмам сканирования, а переход между ними осуществляется исключительно программно, без остановки рабочего цикла. Ручная перенастройка или замена оптики не нужна — робот продолжает работу без пауз.

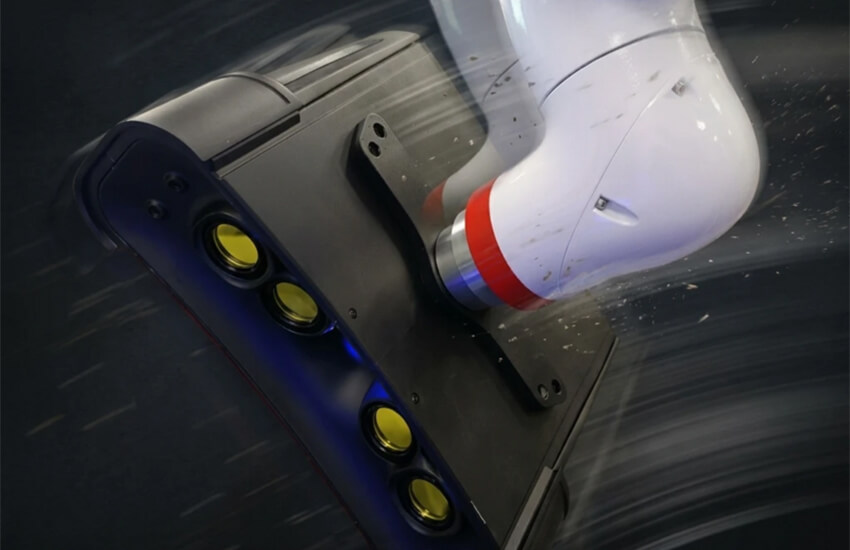

Устойчивость к нагрузкам

Внутренняя конструкция и оптический блок рассчитаны на вибрации и инерционные воздействия, возникающие при активном перемещении манипулятора.

Простота интеграции

Сканер оснащён разъёмом для стандартных фланцев роботов и коботов (ISO 9409-1) — переходники излишни. По запросу предоставляется API для встраивания в производственные системы контроля.

Программное обеспечение

В комплект входит среда RV 3D Studio — полнофункциональное решение для сканирования и постобработки данных. Разработчик не разделяет ПО на версии и не ограничивает функционал: все обновления и инструменты доступны владельцам любого сканера RangeVision. В основе софта — собственные алгоритмы компании для оцифровки и обработки.

Где применяется Proton

• В серийном производстве — для скоростной автоматической проверки качества деталей малых и средних габаритов прямо на конвейере.
• В авиа- и автопроме — для точного воспроизведения сложных форм: двойных изгибов, обтекаемых поверхностей, криволинейных контуров.
• В инструментальном производстве и ремонте — для обратного инжиниринга, создания цифровых копий оснастки и оценки износа резьб, пазов и радиусов.
